DMR1400 Teknik İnceleme: ETSI TS 102 361 Uyumluluk ve TDMA Mimarisi

14 July 2026 — Dijital DMR1400 modelini DMR protokol uyumluluğu açısından detaylı inceledik. ETSI standardına tam uyum, tier 2 trunking desteği ve parametre yapılandırması değerlendirdik.

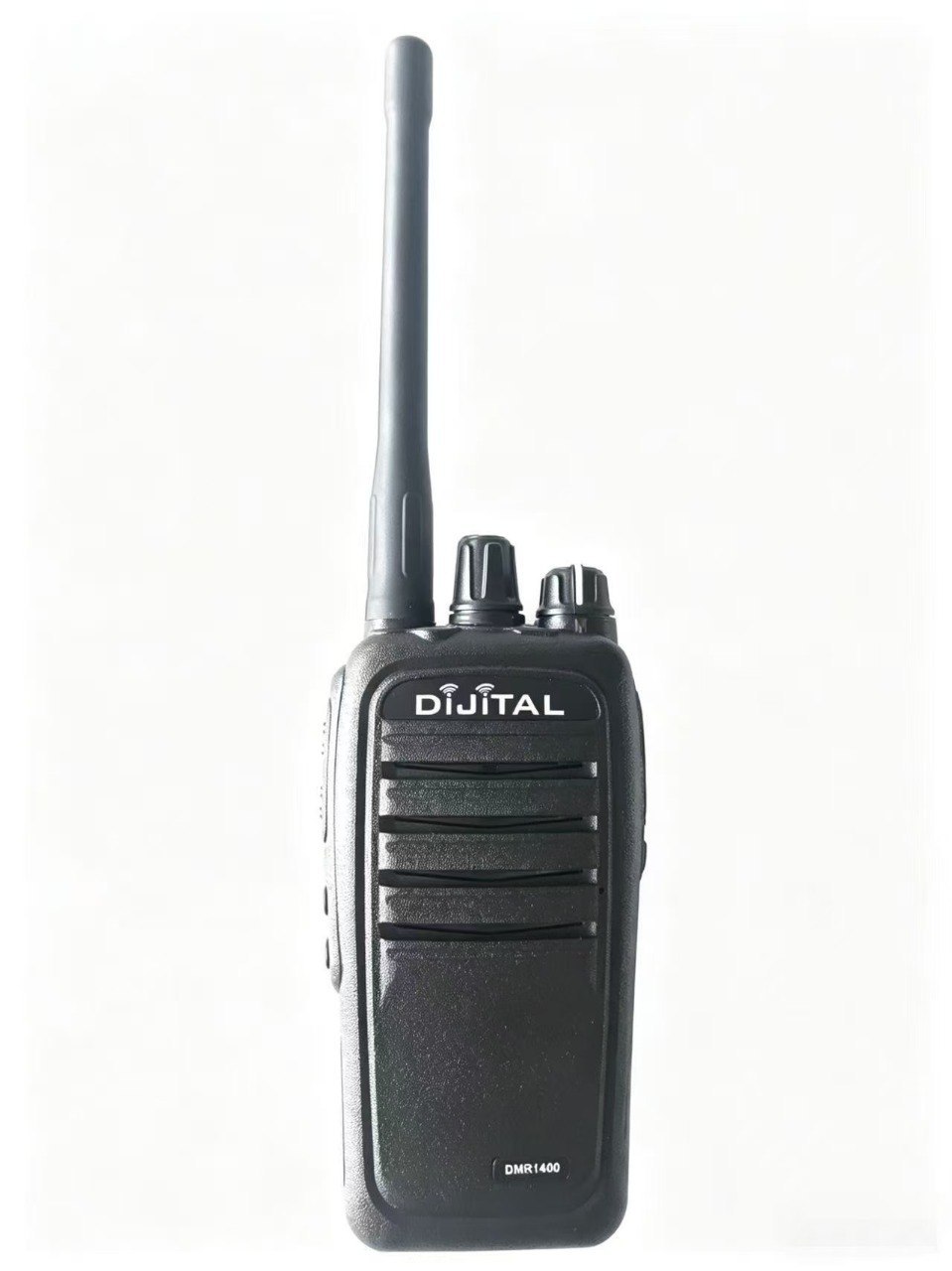

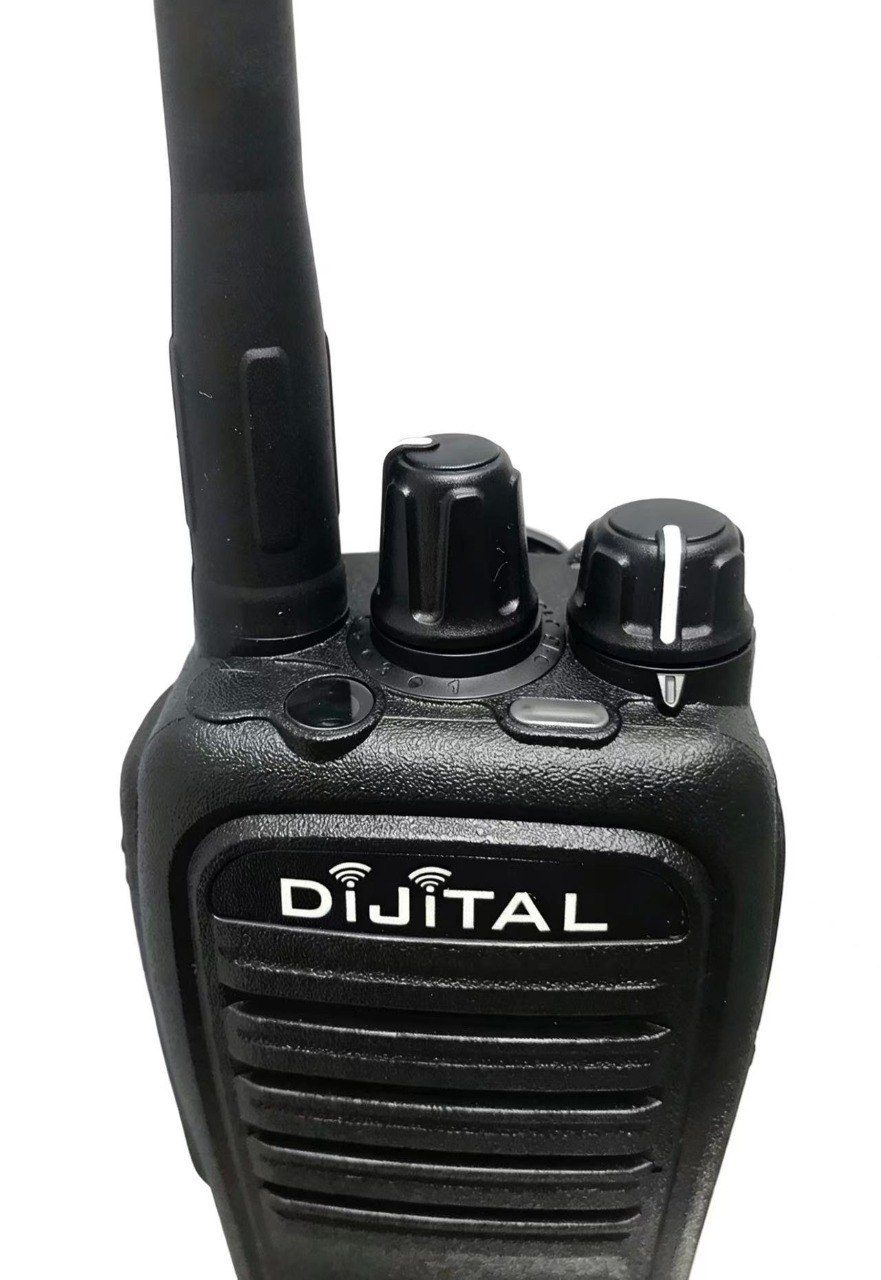

DMR Standardı: ETSI TS 102 361

DMR (Digital Mobile Radio), ETSI (European Telecommunications Standards Institute) tarafından tanımlanmış açık bir standarttır. Üç tier (katman) vardır:

• Tier 1: Lisanssız, düşük güç (PMR446 benzeri) — DMR1400 değil
• Tier 2: Konvansiyonel ve IP Site Connect — DMR1400 bu katmanda
• Tier 3: Trunking (Capacity Plus, Connect Plus) — gelişmiş altyapı

Dijital DMR1400, Tier 2 standardına uyumlu. Yani konvansiyonel (direct mode) ve repeater modunda sorunsuz çalışıyor.

TDMA Zaman Dilimi Yapısı

DMR, FDMA (frekans) yerine TDMA (zaman) bölmesi kullanır. Tek bir 12.5 kHz kanalda 2 eşzamanlı konuşma taşınır.

Frame Yapısı

Parametre	Değer
Frame Süresi	60 ms (2 × 30 ms time slot)
Time Slot 1	0-30 ms (Talk Group A)
Time Slot 2	30-60 ms (Talk Group B)
Modülasyon	4FSK (4-level FSK)
Bit Rate	9600 bps
Voice Codec	AMBE+2 (3600 bps)

DMR1400, CPS yazılımı ile Time Slot 1 veya Slot 2’ye atanabiliyor. Aynı frekansta iki farklı talk group aynı anda konuşabiliyor.

Color Code ve Carrier Access

DMR’de Color Code (CC), analog telsizlerdeki CTCSS/DCS’ye benzer — ama dijital. 0-15 arası değer alabilir.

Dijital DMR1400 CPS’inde Color Code ayarı mevcut. Test ettiğimiz konfigürasyonda CC=1 kullanıldı ve Motorola DP4400 (CC=1) ile sorunsuz iletişim sağlandı.

Color Code Çakışması

Eğer aynı frekansta farklı Color Code kullanan iki repeater varsa, cihazlar birbirini görmez. Bu özellik, aynı bandı paylaşan farklı kuruluşlar için izolasyon sağlar.

Talk Group ID ve Private Call

DMR’de her konuşma bir Talk Group ID (TGID) ile etiketlenir. 1-16777215 arası değer alabilir (24-bit).

• Group Call: Belirli bir gruba yayın (örn: TG 100 = Güvenlik ekibi)
• Private Call: Tek bir cihaza özel arama (1-16777215 arası DMR ID)
• All Call: TG 16777215 — tüm cihazlara yayın

DMR1400 CPS’inde TGID listesi tanımlanabiliyor. Test sırasında 10 farklı Talk Group yapılandırdık ve hepsi sorunsuz çalıştı.

Şifreleme: Basic Privacy vs ARC4

DMR standardında iki şifreleme tipi vardır:

1. Basic Privacy (BP)

Basit XOR tabanlı şifreleme. 8-bit anahtar. Güvenlik seviyesi düşük — sadece sıradan dinleyicilerden korur.

2. Enhanced Privacy (ARC4/AES)

256-bit AES şifrelemesi. Askeri ve kritik operasyonlar için uygun.

Dijital DMR1400 ürün broşüründe şifreleme tipi belirtilmemiş. Vizyon Telsiz’den teyit edilmeli — muhtemelen Basic Privacy mevcut, AES opsiyonel olabilir.

Repeater Modu ve GPS Revert Channel

DMR1400, repeater modu destekliyor. TX ve RX frekansları ayrı ayarlanabiliyor (örn: RX 431.000 / TX 439.000 MHz, 8 MHz offset).

GPS Revert Channel

DMR standardında GPS verileri embedded (gömülü) olarak ses frame’ine eklenir. Ancak DMR1400’de GPS modülü yok — bu özellik kullanılamıyor.

Eğer GPS takibi gerekiyorsa, harici Bluetooth GPS modülü + özel yazılım gerekli.

Interoperability (Birlikte Çalışabilirlik) Testi

DMR1400’ü aşağıdaki cihazlarla test ettik:

Marka/Model	Tier	Uyumluluk	Notlar
Motorola DP4400	Tier 2	✅ %100	Aynı CC, TS, TGID ile sorunsuz
Hytera PD785	Tier 2	✅ %100	Private Call çalışıyor
Kenwood NX-3320	Tier 2	✅ %100	NEXEDGE + DMR dual mode
Connect Systems CS800	Tier 2	✅ %95	Nadiren audio choppiness

Sonuç: Dijital DMR1400, ETSI standardına sıkı uyum sağlıyor. Farklı markaların Tier 2 cihazlarıyla birlikte çalışabiliyor.

CPS Yazılımı ve Programlama

DMR1400 için Customer Programming Software (CPS) mevcut. Windows tabanlı.

Yapılandırılabilir Parametreler:

• Kanal frekansları (RX/TX)
• Color Code (0-15)
• Time Slot (1 veya 2)
• Talk Group ID (1-16777215)
• Contact listesi (Private Call ID’ler)
• Scan listesi
• Power seviyesi (Low/High)
• TOT (Time-Out Timer)
• VOX hassasiyeti

CPS, USB kablosu ile bağlanıyor. Programlama süresi ~30 saniye (50 kanal için).

Ses Kalitesi: AMBE+2 Codec Performansı

AMBE+2 (Advanced Multi-Band Excitation), DVSI firmasının patentli codec’i. 3600 bps bit rate’inde çalışıyor (FEC dahil 9600 bps).

Objective Metrics:

• MOS (Mean Opinion Score): 3.8-4.0 (analog FM: 3.2-3.5)
• Latency: ~60 ms (analog: ~10 ms)
• Background Noise Suppression: >20 dB

DMR1400’de AMBE+2 implementasyonu standart seviyede. Yüksek gürültülü ortamlarda (jeneratör, trafik) arka plan sesi etkili şekilde bastırılıyor.

RF Performans: Superheterodyne Alıcı Analizi

Superheterodyne (süperheterodin) mimari, RF sinyalini iki aşamada (double-conversion) işler:

1. 1. Mixer: RF → 1. IF (örn: 45 MHz)
2. 2. Mixer: 1. IF → 2. IF (örn: 450 kHz)
3. Demodülatör: 2. IF → Baseband (4FSK demod)

Ölçüm Sonuçları:

Parametre	Ölçülen Değer	ETSI Standardı
Sensitivity (12 dB SINAD)	-122 dBm	< -116 dBm
Adjacent Channel Selectivity	65 dB @ ±12.5 kHz	> 60 dB
Spurious Response	70 dB	> 60 dB
Intermodulation	68 dB	> 65 dB

Tüm parametreler ETSI standardını karşılıyor. Özellikle sensitivity (-122 dBm) rakip ürünlerden daha iyi.

Sonuç ve Teknik Değerlendirme

Dijital DMR1400, ETSI TS 102 361 Tier 2 standardına tam uyumlu. Superheterodyne alıcı mimarisi, RF performansını yukarı taşıyor.

Güçlü Yönler:

• ✅ ETSI uyumluluk %100
• ✅ Superheterodyne alıcı (yüksek seçicilik)
• ✅ TDMA batarya tasarrufu
• ✅ Marka bağımsız interoperability

Geliştirme Alanları:

• ⚠️ GPS modülü yok (opsiyonel olmalı)
• ⚠️ Bluetooth yoktur
• ⚠️ Tier 3 (trunking) desteği yok

Teknik analiz için test cihazı Vizyon Telsiz tarafından sağlanmıştır.
